隨著高清電視時代的全面開始，為了更好地還原明銳亮麗、高分辨率的圖像，一些更高質量的支持全高清的顯示設備的發展也日益加速。目前先進的技術可達到亮度層次100,000 : 1的對比度，畫面會給您更真實的感受。由于需要有儀器能夠測量到更低的亮度，因此在重現一些“比黑色更黑的”圖像時，技術上遇到了瓶頸。

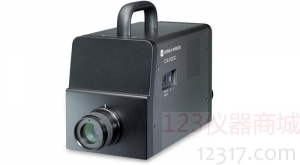

另外，一些其他類型的發光元件發展迅速，如有機電致發光（Organic EL）與傳統的LCD和PDP顯示一樣，都需要更高精度的光譜輻射曲線分析。CS-2000就是一款具有以上測量功能的分光輻射亮度計，它的低亮度測量達到了全球高水平，低達0.003 cd/m2，更高測量對比度可達100,000 : 1。
測量實例：測量一塊研發階段時的有機電致發光（Organic EL）平板
日本將先進的光學設計技術與信號處理技術充分結合，為在極端低亮度0.003 cd/m2下色度和亮度測量的高精度提供了保障。
低亮度測量：從0.003 cd/m2 起
測量精度：±2%（亮度）
儀器的獨特設計充分消除了機械及電路噪聲，使CS-2000在低亮度時也能進行重復性很好的迅速測量。
1 cd/m2 時的測量時間：
約5秒（快速模式）
由于使用反射型衍射光柵引起的偏振誤差被減小到只有2%（測量角度：1°）。這使那些使用偏振片的顯示設備如LCD的測量數據的穩定性得到了保障。
儀器僅5 nm的半波寬，滿足了對于色度測量的要求（JIS Z 8724-1997，CIE 122-1996），保證了在整個可見光波長范圍內色度的精確測量。
CS-2000可根據您不同的應用對象，選擇不同的光學測量角度。
測量角度選擇：1°，0.2°，0.1°
小測量面積：?0.1 mm（使用近攝鏡時）
彩色LCD顯示屏和操作面板設置在儀器背面，簡潔的按鈕排列使您可以更直觀地調用想要的功能。
傳統的測量對象如中、大尺寸的顯示器。
小面積光源如LEDs
極小的發光源或遠距離光源
儀器配合可選的近攝鏡一起使用，可以測量的小面積為Φ0.1mm，不僅可以測量常規尺寸的顯示設備，也可以測量一些小面積的光源。
| 測量距離（單位：mm） | 測量角度 | |||
|---|---|---|---|---|
| 1° | 0.2° | 0.1° | ||
| 當使用近攝鏡時 | 55.0 | φ1.00 | φ0.20 | φ0.10 |
| 70.9 | φ1.39 | φ0.28 | φ0.14 | |
| 350 | φ5.00 | φ1.00 | φ0.50 | |
| 500 | φ7.78 | φ1.56 | φ0.78 | |
| 1,000 | φ16.66 | φ3.33 | φ1.67 | |
| 2,000 | φ34.18 | φ6.84 | φ3.42 | |
儀器通過在設計上充分消除了機械及電路噪聲，達到了更好的重復性。
（單位：秒）
| 亮度(cd/m2) | 一般模式 | 快速模式 |
|---|---|---|
| 0.003 | 243 | 35 |
| 0.01 | 243 | 35 |
| 0.1 | 155 | 27 |
| 1 | 19 | 5 |
| 10 | 4 | 4 |
| 300 | 3.7 | 3.7 |
測量對象：標準光源A
CS-2000的核心，光學傳感器，通過精確的分析設計，消除了其成分中的熱量對測量數據的疊加影響。 |
|
| 型號 | CS-2000 | ||
|---|---|---|---|
| 波長范圍 | 380 ～ 780 nm | ||
| 波長分辨率 | 0.9 nm/pixel | ||
| 顯示波長寬度 | 1.0 nm | ||
| 波長精度 | ±0.3 nm（校準波長：435.8 nm，546.1 nm，643.8 nm，Hg-Cd燈） | ||
| 光譜波寬 | 5 nm以下（半波寬） | ||
| 測量角度 （可選） | 1° | 0.2° | 0.1° |
| 測量亮度范圍（標準光源A） | 0.003～5,000 cd/m2 | 0.075～125,000 cd/m2 | 0.3～500,000 cd/m2 |
| 小測量區域 | Φ5 mm（當使用近攝鏡頭時為Φ1 mm） | Φ1 mm（當使用近攝鏡頭時為Φ0.2 mm） | Φ0.5 mm（當使用近攝鏡頭時為Φ0.1 mm） |
| 小測量距離 | 350 mm（當使用近攝鏡頭時為55 mm） | ||
| 小光譜輻射顯示 | 1.0×10-9 W/sr, m2, nm | ||
| 精度：亮度（標準光源A）*1 | ±2% | ||
| 精度：色度（標準光源A）*1 | x : ±0.0015 (0.05 cd/m2 以上) y : ±0.001 (0.05 cd/m2以上) x,y : ±0.002 (0.005 ~ 0.05 cd/m2) x,y : ±0.003 (0.003 ~ 0.005 cd/m2) | x : ±0.0015 (1.25 cd/m2 以上) y : ±0.001 (1.25 cd/m2以上) x,y : ±0.002 (0.125 ~ 1.25 cd/m2) x,y : ±0.003 (0.075 ~ 0.125 cd/m2) | x : ±0.0015 (5 cd/m2 以上) y : ±0.001 (5 cd/m2 以上) x,y : ±0.002 (0.5 ~ 5 cd/m2) x,y : ±0.003 (0.3 ~ 0.5 cd/m2) |
| 重復性：亮度（2σ）（標準光源A）*2 | 0.15% (0.1 cd/m2 以上) 0.3% (0.05 ~ 0.1 cd/m2) 0.4% (0.003 ~ 0.05 cd/m2) | 0.15% (2.5 cd/m2 以上) 0.3% (1.25 ~ 2.5 cd/m2) 0.4% (0.075 ~ 1.25 cd/m2) | 0.15% (10 cd/m2 以上) 0.3% (5 ~ 10 cd/m2) 0.4% (0.3 ~ 5 cd/m2) |
| 重復性：色度（2σ）（標準光源A）*2 | 0.0004 (0.2 cd/m2 以上) 0.0006 (0.1 ~ 0.2 cd/m2) 0.001 (0.005 ~ 0.1 cd/m2) 0.002 (0.003 ~ 0.005 cd/m2) | 0.0004 (5 cd/m2 以上) 0.0006 (2.5 ~ 5 cd/m2) 0.001 (0.125 ~ 2.5 cd/m2) 0.002 (0.075 ~ 0.125 cd/m2) | 0.0004 (20 cd/m2 以上) 0.0006 (10 ~ 20 cd/m2) 0.001 (0.5 ~ 10 cd/m2) 0.002 (0.3 ~ 0.5 cd/m2) |
| 偏振誤差 | 1°：2%以下（400 ～ 780 nm）；0.1°和0.2°：3%以下（400 ～ 780 nm） | ||
| 積分時間 | 快速：0.005～16 秒；普通：0.005～120 秒 | ||
| 測量時間 | 小1秒（手動模式）至更多大3秒（普通模式） | ||
| 色空間模式 | Lv x y，Lv u' v'，Lv TΔuv，XYZ，光譜曲線，特征波長，激發純度，暗視覺亮度（使用CS-S10w專業軟件） | ||
| 接口 | USB 1.1 | ||
| 操作溫度/ 濕度范圍 | 5～30℃，相對濕度80%以下，無凝露 | ||
| 存儲溫度 /濕度范圍 | 0～35℃，相對濕度80%以下，無凝露 | ||
| 電源 | 電源適配器（100-240～，50/60 Hz） | ||
| 功率 | 約20 W | ||
| 尺寸 | 158（寬） × 200（高） × 300（長） mm（主機）, ? 70 × 95mm（鏡頭） | ||
| 重量 | 6.2 kg | ||
?
?
| 型號 | CS-2000A | ||
|---|---|---|---|
| 波長范圍 | 380 ～ 780 nm | ||
| 波長分辨率 | 0.9 nm/pixel | ||
| 顯示波長寬度 | 1.0 nm | ||
| 波長精度 | ±0.3 nm（校準波長：435.8 nm，546.1 nm，643.8 nm，Hg-Cd燈） | ||
| 光譜波寬 | 5 nm以下（半波寬） | ||
| 測量角度 （可選） | 1° | 0.2° | 0.1° |
| 測量亮度范圍（標準光源A） | 0.0005~5,000cd/m2 | 0.0125~125,000cd/m2 | 0.05~500,000cd/m2 |
| 小測量區域 | Φ5 mm（當使用近攝鏡頭時為Φ1 mm） | Φ1 mm（當使用近攝鏡頭時為Φ0.2 mm） | Φ0.5 mm（當使用近攝鏡頭時為Φ0.1 mm） |
| 小測量距離 | 350 mm（當使用近攝鏡頭時為55 mm） | ||
| 小光譜輻射顯示 | 1.0×10-9 W/sr, m2, nm | ||
| 精度：亮度（標準光源A）*1 | ±2% | ||
| 精度：色度（標準光源A）*1 | x : ±0.0015 (0.05 cd/m2 以上) y : ±0.001 (0.05 cd/m2以上) x,y : ±0.002 (0.001 ~ 0.05 cd/m2) | x : ±0.0015 (1.25 cd/m2 以上) y : ±0.001 (1.25 cd/m2以上) x,y : ±0.002 (0.025 ~ 1.25 cd/m2) | x : ±0.0015 (5 cd/m2以上) y : ±0.001 (5 cd/m2以上) x,y : ±0.002 (0.1 ~ 5 cd/m2) |
| 重復性：亮度（2σ）（標準光源A）*2 | 0.15% (0.05 cd/m2 以上) 0.25% (0.003 ~ 0.05 cd/m2) 0.7% (0.001 ~ 0.003 cd/m2) 1.5% (0.0005 ~ 0.001 cd/m2) | 0.15% (1.25 cd/m2 以上) 0.25% (0.075 ~ 1.25 cd/m2) 0.7% (0.025 ~ 0.075 cd/m2) 1.5% (0.0125 ~ 0.025 cd/m2) | 0.15% (5 cd/m2以上) 0.25% (0.3 ~ 5 cd/m2) 0.7% (0.1 ~ 0.3 cd/m2) 1.5% (0.05 ~ 0.1 cd/m2) |
| 重復性：色度（2σ）（標準光源A）*2 | x,y: 0.0004 (0.2 cd/m2以上) x,y: 0.0006 (0.1 ~ 0.2 cd/m2) x: 0.001 y:0.0015 (0.003 ~ 0.1 cd/m2) x: 0.003 y:0.0035 (0.001 ~ 0.003 cd/m2) | x,y: 0.0004 (5 cd/m2 以上) x,y: 0.0006 (2.5 ~ 5 cd/m2) x: 0.001 y: 0.0015 (0.075 ~ 2.5 cd/m2) x: 0.003 y: 0.0035 (0.025 ~ 0.075 cd/m2) | x,y : 0.0004 (20 cd/m2 以上) x,y : 0.0006 (10 ~ 20 cd/m2) x: 0.001 y: 0.0015 (0.3 ~ 10 cd/m2) x: 0.003 y: 0.0035 (0.1 ~ 0.3 cd/m2) |
| 偏振誤差 | 1°：2%以下（400 ～ 780 nm）；0.1°和0.2°：3%以下（400 ～ 780 nm） | ||
| 積分時間 | 快速：0.005～16 秒；普通：0.005～120 秒 | ||
| 測量時間 | 小1秒（手動模式）至大243秒（普通模式） | ||
| 色空間模式 | Lv x y，Lv u' v'，Lv TΔuv，XYZ，光譜曲線，特征波長，激發純度，暗視覺亮度（使用CS-S10w專業軟件） | ||
| 接口 | USB 1.1 | ||
| 操作溫度/ 濕度范圍 | 5～35℃，相對濕度80%以下，無凝露 | ||
| 存儲溫度 /濕度范圍 | 0～30℃，相對濕度80%以下，無凝露 | ||
| 電源 | 電源適配器（100-240～，50/60 Hz） | ||
| 功率 | 約20 W | ||
| 尺寸 | 158（寬） × 200（高） × 300（長） mm （主機），Φ70 × 95mm（鏡頭） | ||
| 重量 | 6.2 kg | ||
?
使用該軟件，CS-2000可通過計算機控制進行測量，并將數據以多種圖表或列表形式顯示。也可以將測量數據復制粘貼或者導出到其他軟件工作表中。CS-S10w提供了大量的數據管理、分析、評估方式，可幫助您更簡便、高效地進行研發或者品質控制工作。
