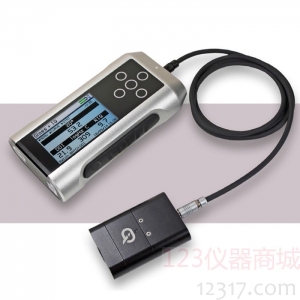

Rhopoint IQ FLEX 20 及 FLEX 60 外接探頭式光澤儀

Rhopoint IQ FLEX 系列是專為小型部件設計的頂級光澤儀

如同常規 Rhopoint IQ，FLEX 系列可測量外觀質量和光從表面反射所形成的曲線。標準光澤儀僅測量樣品反射的光量，而對那些會降低表面質量的現象并不敏感。

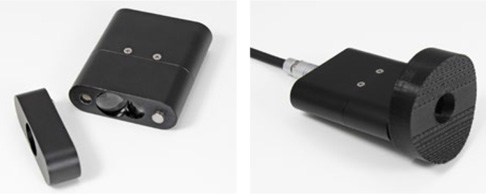

Rhopoint IQ FLEX 20 將這項技術帶入專為棘手表面或小型部件設計的新形式。IQ FLEX 20 傳感器擁有小巧外形，與傳統光澤儀相比，能夠更加高效地測量曲面，且更易于進入較難觸及的區域。

IQ FLEX 測量可完全兼容現有的 Rhopoint IQ 系列測到的光澤度和表面結果。

為了在即便是細小的部件測量時能改善性能和重復性，Rhopoint IQ FLEX 20 也能進行客戶定制，可配備各種磁附式適配板。

通過使用 3D 打印技術，可通過 CAD 圖創建定制測量模具，根據實際應用輕松更換適配板：

可測量小型部件和曲面等更小的尺寸（4mm 和 2mm 直徑兩種尺寸）

測小型部件、按鈕和控制器有更好的重復性

專為在線應用設計的非接觸板

針對精密表面，適配板可使用指定的橡膠、氈制品或塑膠。
（注意：適配板定制僅適用于 FLEX 20，不適用于 FLEX 60）

FLEX 型號有 20° (FLEX 20) 或 60° (FLEX 60) 兩個角度可選。

先進特性——可實現快速輕松測量

小型測量探頭，可測量小型或曲面部件

易于閱讀的全彩屏幕，具有自動旋轉功能

自帶統計功能和圖形分析功能

可通過 USB 將測量結果下載到 PC 機，無需安裝軟件

用戶可自定義批次說明名稱

可兼容藍牙

一鍵測量

2 秒內的快速測量

快速同步測量所有參數

Rhopoint IQ FLEX 可測量

光澤度 ? 反射霧影 ? DOI ? 峰值光澤 ? 反射曲線

（注意：由于上述指數僅適用于 20° 光學結構，因此 FLEX 60 生成的除光澤度以外的表面指數均為相對近似值。）

光澤度

測量從表面反射的光量比例。
測量單位：GU

光澤度峰值（峰值光澤）

極窄角度下的光澤度峰值。
測量單位：GU

反射霧影

由表面的細微紋理或殘留物導致的乳狀反射現象。
測量單位：HU或LogHU

DOI

測量產品在被測反射表面反射成像的清晰程度。
測量范圍：0-100，100 為超光滑表面。

反射曲線

此檢測儀可顯示 17-23° 的表面反射曲線。曲線的形狀說明了光如何與表面相互影響。
接近鏡面方向的銳曲線說明反射表面高度光滑。

屏幕上的反射曲線顯示被反射光的分布情況

屏幕上的圖形重點分析了被測量批次的趨勢

不同的紋理和形變因其尺寸和頻率產生了形狀獨特的曲線?？蓪⑼暾姆瓷湫畔⑾螺d到 PC 機進行進一步分析和比較，無需接口軟件。

規格

兩種版本可選：FLEX 20 (20°) 或 FLEX 60 (60°)

注意：由于上述標準僅適用于 20° 光學結構，因此 FLEX 60 生成的除光澤度以外的表面指數均為相對近似值。
